Partida Direta de Motores Trifásicos

A partida direta consiste em energizar o motor com a tensão de funcionamento desde o instante inicial. É o sistema mais simples, fácil e barato de instalar, sendo também aquele que oferece o maior conjugado de partida do motor. Porém, neste sistema, a corrente de partida do motor é grande, fato que impossibilita sua aplicação com motores de potência muito elevada.

Existem limites de potência para cada tensão de rede, conforme determinação da concessionária local, sendo na maioria dos casos de 5 cv nas redes de 220/127 V e de 7,5 cv nas redes de 380/220 V.

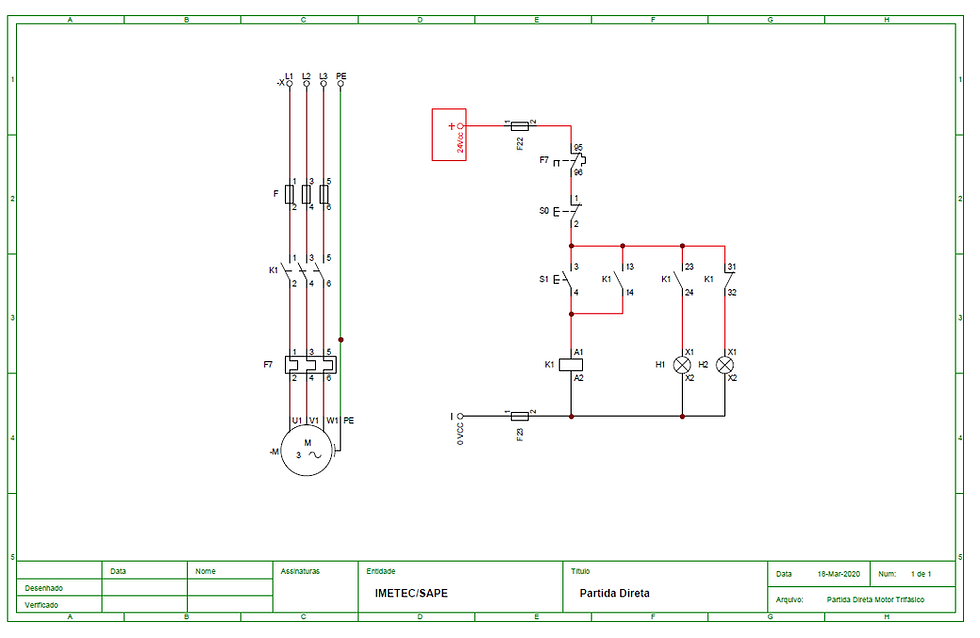

Diagrama de Potência e Comando
